Recyclage d’alim. et branchement de jack : fil rouge ou noir ?

je recycle souvent des alimentations de PC ou d’anciennes alimentation d’ordinateur portable pour mes montages aquariophile ou autre.

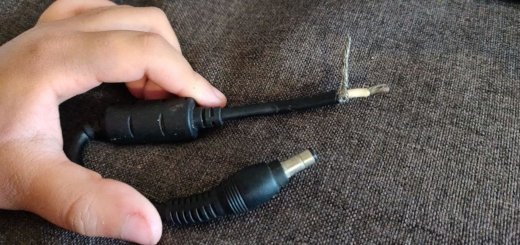

Lorsque l’on coupe la gaine d’une alimentation externe type portable, on peut être supris de ne trouver que un seul fil avec autour du blindage …

Avertissement ces informations correspondent à mon expérience ou mes connaissances, mais il ne s’agit pas de règles universelles, on peut toujours trouver des exceptions, notamment au niveau des couleurs des fils ou sur de vieux appareils. Le multimètre est votre meilleur ami !

Blindage + fil

En général, le fil central c’est le + et la tresse autour c’est le – (la masse, c’est à dire le fil noir).

Ce choix n’est pas dû au hasard : comme le chassis des appareils est en principe relié à la masse¹, cela permet en cas de coupure de la gaine du fil de ne pas avoir d’incidence sur le fonctionnement.

Branchement et test d’un jack d’alimentation

Pour vérifier la polarité d’un jack d’alimentation, on met la borne rouge du multimètre dans le trou et la borne noire sur l’extérieur du jack : ça doit afficher +5V ou + 12V ; si le multimètre affiche une valeur négative, cela signifie que le branchement est à l’envers.

Tension et codes couleur des fils d’alimentation

Il y a une convention pour les couleurs des fils :

Le fil noir est le fil de masse, c’est à dire le pôle négatif (parfois en bleu pour du 12v), l’autre est donc le pôle +.

• noir + jaune (ou bleu + jaune) = 12V (ex: rampe de LEDs, ventilateurs …)
• noir + rouge = 5V (ex: Raspberry pi, avec ou sans carte d’extension RLIEH …)

Astuce : on peut obtenir une tension de 7V avec une alimentation PC ATX en utilisant le rouge en – et le jaune en +

Touching the sky

Un grand merci à Sky99, un autre aquariophile et pilier du BikLAB, pour ses précieux conseils

🤓👍

1. un peu comme le pôle moins de la batterie qui est relié à la carosserie d’une voiture
