Recyclage : utilisation d’une alimentation PC ATX

Petit post rapide —le destinataire se reconnaîtra sans-doute— pour rappeler les couleurs des fils sur une alimentation ATX et leur utilisation

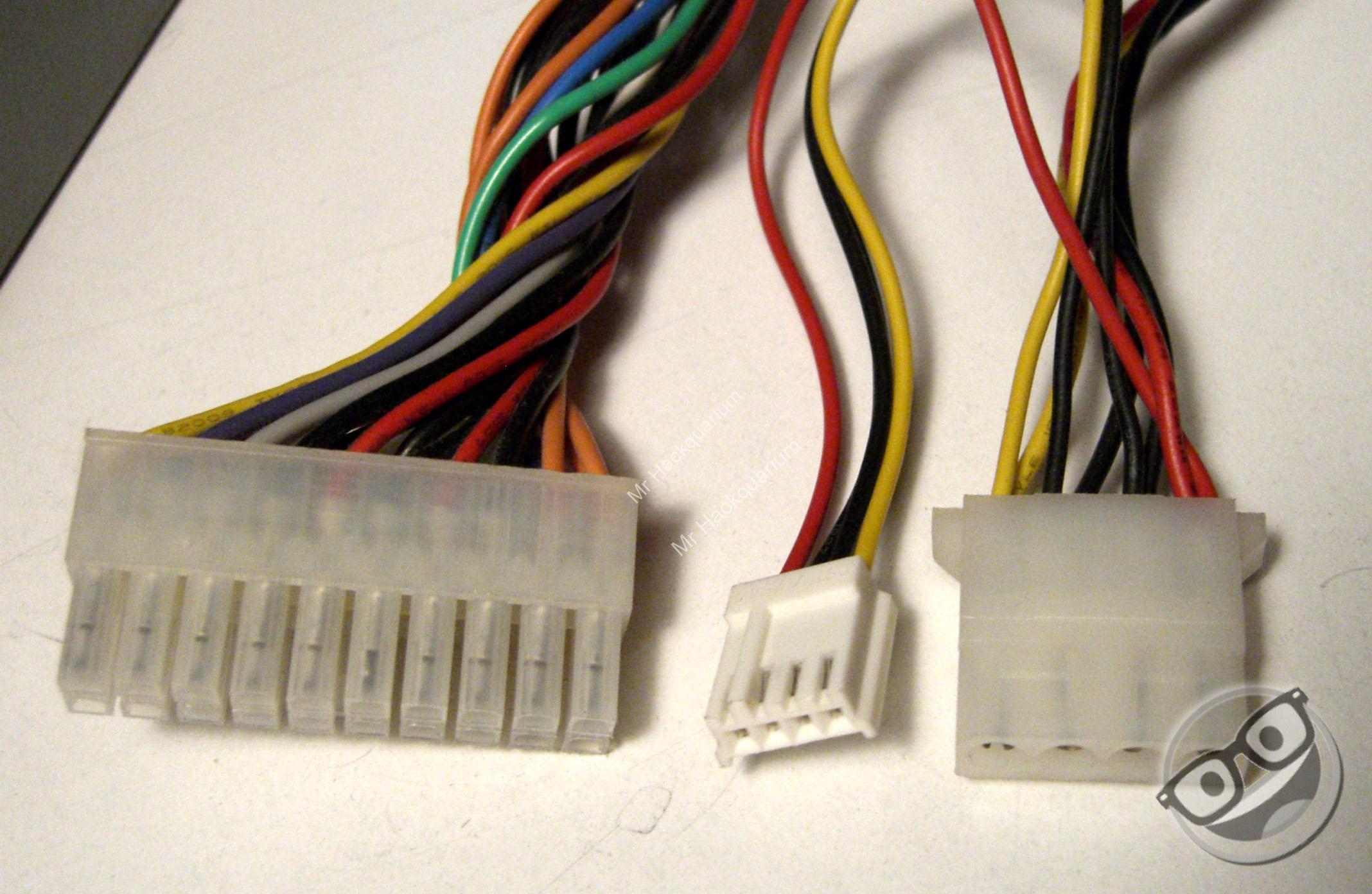

Les connecteurs Molex

Les connecteurs Molex fournissant 5V et 12V

• noir + jaune = 12V (ex: rampe de LEDs, ventilateurs …)
• noir + rouge = 5V (ex: Raspberry pi, avec ou sans carte d’extension RLIEH …)

on récupère facilement des connecteurs Molex femelles, donc on les ré-utilise souvent dans des montages pour les brancher directement sur les Molex mâles de l’alim.

Polarité

1. fils noirs = masse = pôle négatif = –
2. fils rouge et jaune = pôle positif = +

Remarque : si on utilise le rouge en – et le jaune en +, on a 7V.

Connecteur ATX et allumage de l’alim.

Pour allumer l’alimemtation, il faut relier le fil vert présent sur le connecteur ATX destiné à la carte-mère avec l’un des fils noirs à côté. Sur un PC c’est la carte-mère qui envoie un signal à l’alimentation pour l’allumer.

Note : certaines alimentation ATX s’arrêtent automatiquement si aucun périphérique n’est déctecté : pas d’appareil allumé ou consommation trop faiblebrancher mon appareil sur l’alim?

Mais pourquoi du Molex ?

L’intérêt de recycler une alimentation de PC, en plus de fournir une alimentation puissante pour un coût dérisoire (20 ou 30A en 12V), est justement de recycler aussi les connecteurs Molex en utilisant des connecteurs mâle sur les appareils à alimenter.

Cela évite de couper un câble sur l’alimentation même, et  permet de brancher/débrancher l’appareil facilement.
